产品简介

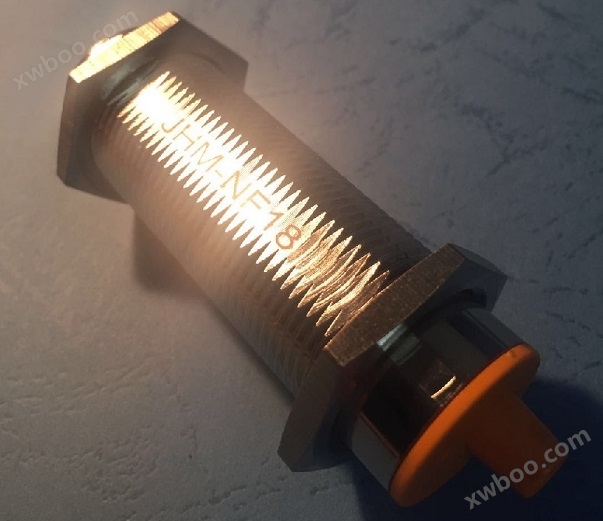

JHM-NF18音频频谱传感器 采集环境音频信号处理并进行频域解析,计算出频谱幅值分布。采样频率25.6KHz,128点采样,分辨率50Hz,输出127频点幅值，频点Fn = n * 50(0 n 128),单线RS232接口输出(38400.n.8.1).
product
产品分类010-82533478
article

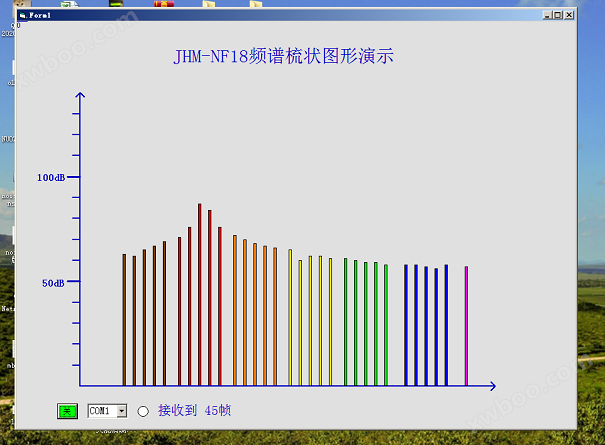

相关文章JHM-NF18音频频谱传感器，采集环境的音频信号处理进行频域解析,计算出频谱幅值分布。采样频率25.6KHz,128点采样,分辨率200Hz,输出31频点幅值，频点Fn = n * 200(0 <<> n <<> 32),单线RS232接口输出(38400.n.8.1)。
广泛应用于：电力变压器、电机、齿轮箱、泵站、水轮机组、
采油井、矿山机械、运行轨道、电弧放电、流体泄漏等设备运行监测环节,亦可驱动变频水泵组实现音乐喷泉功能。
传感器可扩展自产品牌modbus、IP/UDP、Wi-Fi、CAN等通讯

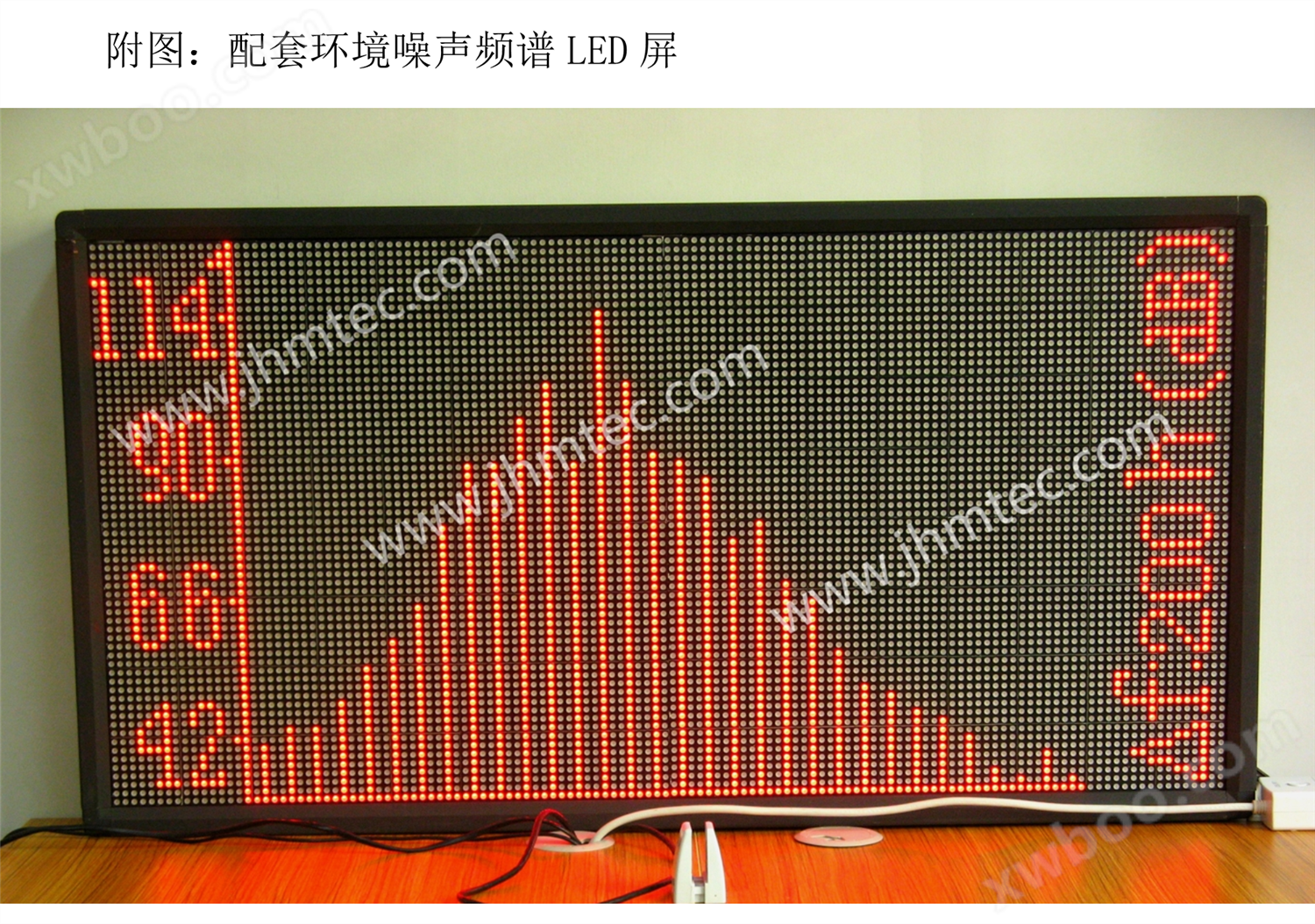

模块，自产频谱LED显示屏能直观显示频谱变化。
----------------------------------------------------------------------------
输出数据包格式：
起始符0xff (1byte) + 设备标识(8byte) + 数据长度(1byte) + 频点幅值(31byte) + 小数部分(16byte) + CRC校验值高(1byte) + CRC校验值低(1byte).
a.起始符：0xff
b.设备标识7字节:字符串“JHM-NF18”,对应16进制数据0x4a 0x48 0x4d 0x2d 0x4e 0x46 0x31 0x38 。
c. 数据长度 0x2f(31+16)
d.31个频点幅度分贝值整数部分：频点F(n)
= n* 200Hz(0
e. 16字节小数部分，为了缩短通讯时间，小数部分做合并处理，频点F(2n) 和F(2n+1) 的小数合并为1字节 。
f. CRC校验值, 仅是47字节 数据部分的CRCH及CRCL.
-----------------------------------------------------------------------------------------------------------------------------------------------

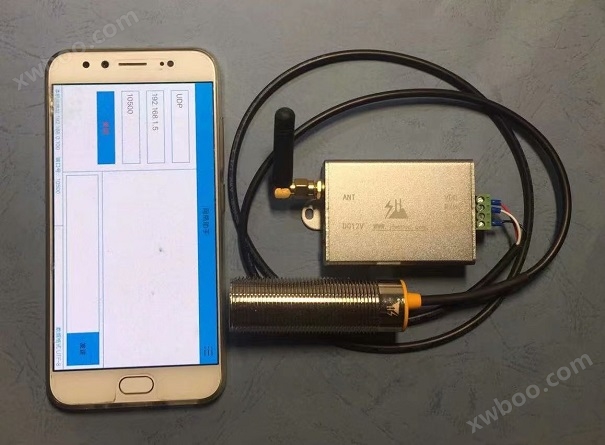

wi-fi传输udp通讯。手机、平板等手持设备连接通讯。
