485噪音频谱传感器

产品简介

485噪音频谱传感器主要应用于电力变压器、电机、齿轮箱、泵站、水轮机组、 采油井、矿山机械、运行轨道、电弧放电、流体泄漏等设备运行监测环节,亦可驱动变频水泵组实现音乐喷泉功能

产品型号:
更新时间:2024-09-22
厂商性质:
访问量:185
详细介绍在线留言

噪音频谱传感器简介

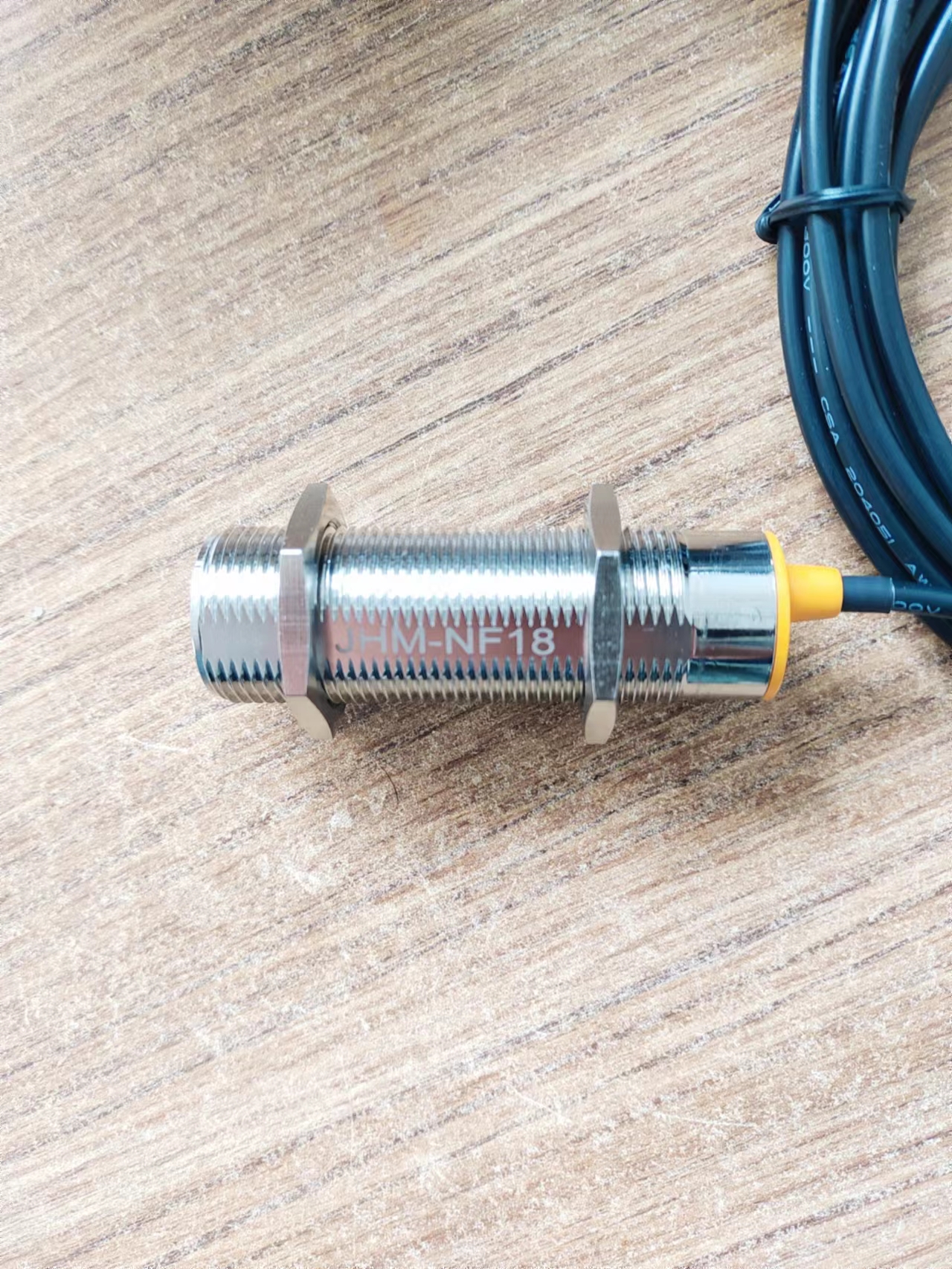

JHM-NF18音频频谱传感器,采集环境的音频信号处理进行频域解析,计算出频谱幅值分布。采样频率25.6KHz,512点采样,分辨率50Hz,输出127频点幅值,频点Fn = n * 50(0 < n < 128),单线RS232接口输出(38400.n.8JHM-NF18音频频谱传感器,采集环境的音频信号处理进行频域解析,计算出频谱幅值分布。采样频率25.6KHz,512点采样,分辨率50Hz,输出127频点幅值,频点Fn = n * 50(0 < n < 128),单线RS232接口输出(38400.n.8.1).1)

技术参数

产品型号                                           JHM-NF18

外形规格                                          80mmX25mm

测量误差                                          +/- 1.5dB1KHz 94dB校正)

转换精度                                          0.1dB

输出模式                       RS232接口输出(38400.n.8.1)

测量范围                                         30dB ---- 130dB(自动换挡)

频率响应                                          20 Hz to 6.4KHz

频率分辨率                            50Hz

采样频率                                25.6KHz512点采样)

工作及存储温度                          -10 ----- 60℃

工作及存储湿度                          10 ----- 90RH%

电源标准                                          DC9 - 12V(波纹<0.5%)电流30mA

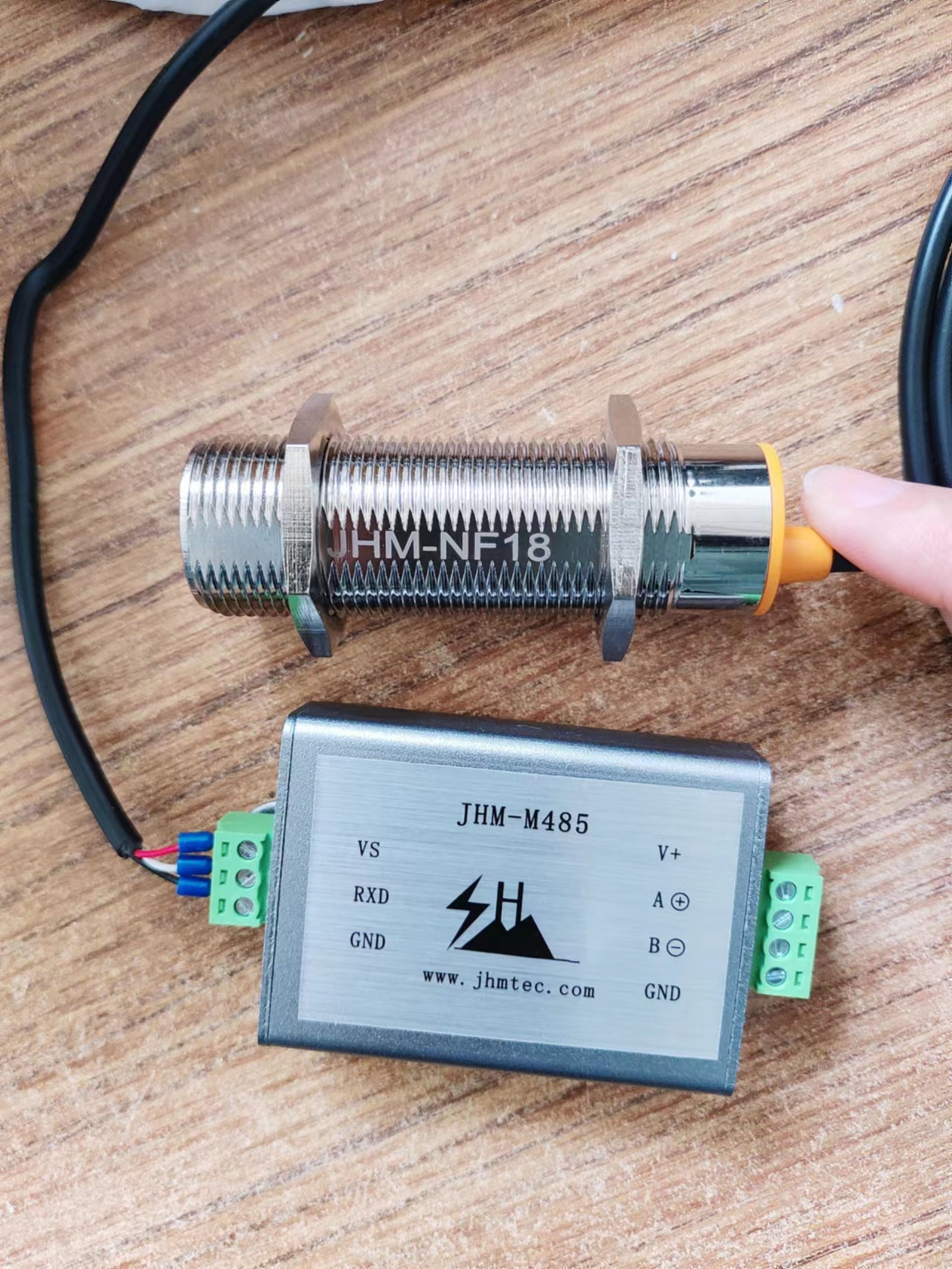

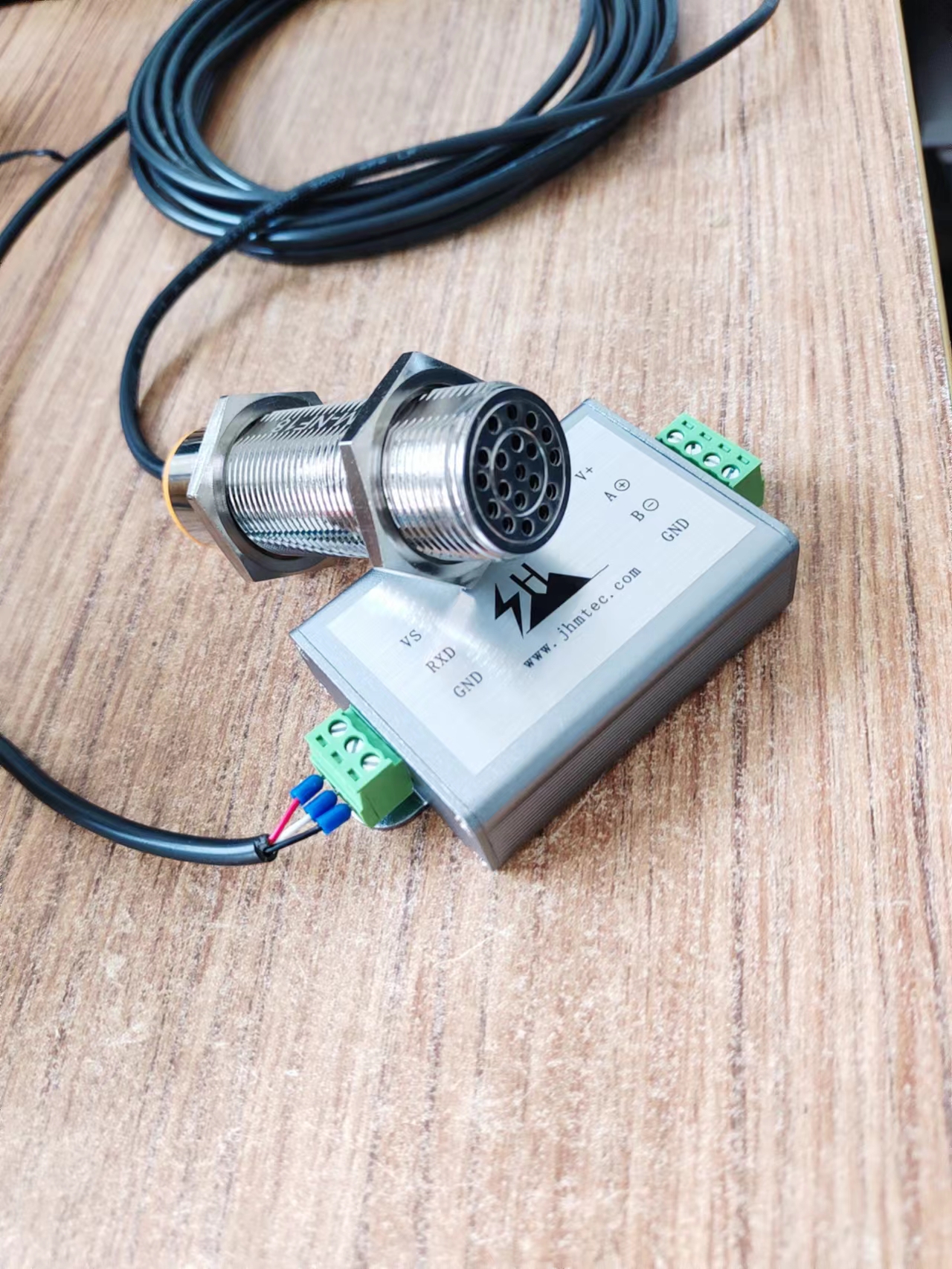

485通讯模块介绍

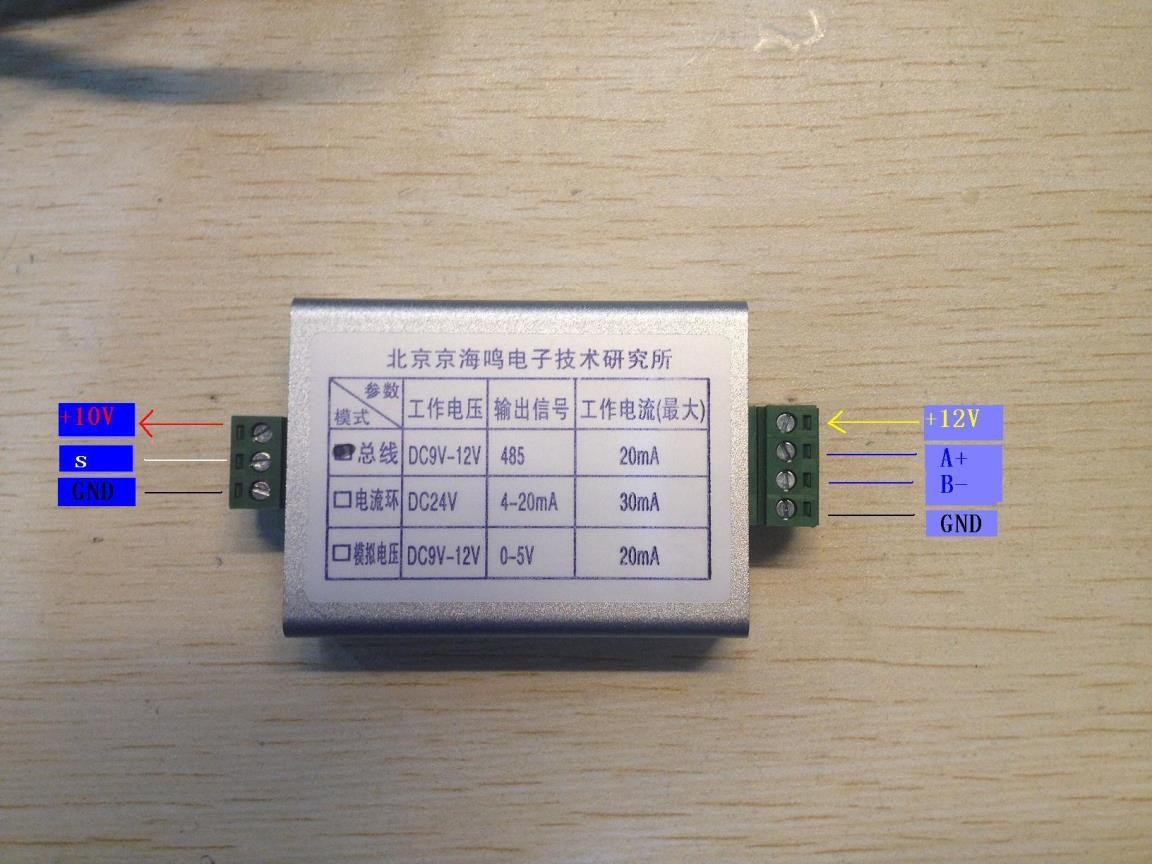

接线方法:


工作电压:DC 12V 稳压电源,工作电流 100mA(波纹<0.5%),

模块供电后设备自动发送: 0xaa ADDR, ADDR是本设备的地址。

模块出厂地址为0xfa,波特率38400

-------------------------------------------------------

读测量数据命令03

例【fa 03 00 03 00 2f e1 9d 】读fa地址JHM-NF18数据



fa   03     00 03      00  2f      e1 9d

ADDR 功能码 开始地址   寄存器个数  CRC校验高低字节



0xfa号地址设备返回:

fa 03     00  2f  F(1).....F(31)   d1----d16 CRCH CRCL

ADDR 功能码 字节长 频点幅值(31byte) 小数部分(16byte) +

CRC校验值高(1byte) + CRC校验值低(1byte).



31字节频点幅度分贝值整数部分:频点F(n) = n* 200Hz(0<n<32),幅值单位分贝dB16字节小数部分,为了缩短通讯时间,小数部分做合并处理,频点F(1)F(2)F(3)F(4)......F(29)F(30)的小数各合并为1字节,分别对应d1......d15, F(31)单独占用一字节d164位。 CRC校验值仅是47字节数据部分的CRCHCRCL.

----------------------------------------------------------功能码06:设置通讯地址、波特率;

ADDR 功能  寄存器地址  寄存器个数  adddr  bd  CRC校验高、低  (bd 0/19200 1/38400 2/57600 3/115200)



例 将fa号模块地址改为1,波特率为改为bd57600

fa     06    00 00 00 01    02          01   02    D0 13

ADDR  功能   寄存器地址   寄存器个数  adddr  bd  CRC校验高、低



模块响应  addr 00 00 01 crch  crcl    注意!波特率设备重启后才改变 。



应用范围:

广泛应用于:电力变压器、电机、齿轮箱、泵站、水轮机组、

采油井、矿山机械、运行轨道、电弧放电、流体泄漏等设备运行监测环节,亦可驱动变频水泵组实现音乐喷泉功能。

传感器可扩展自产品牌modbusIP\UDPWi-FiCAN等通讯

模块,自产频谱LED显示屏能直观显示频谱变化。
